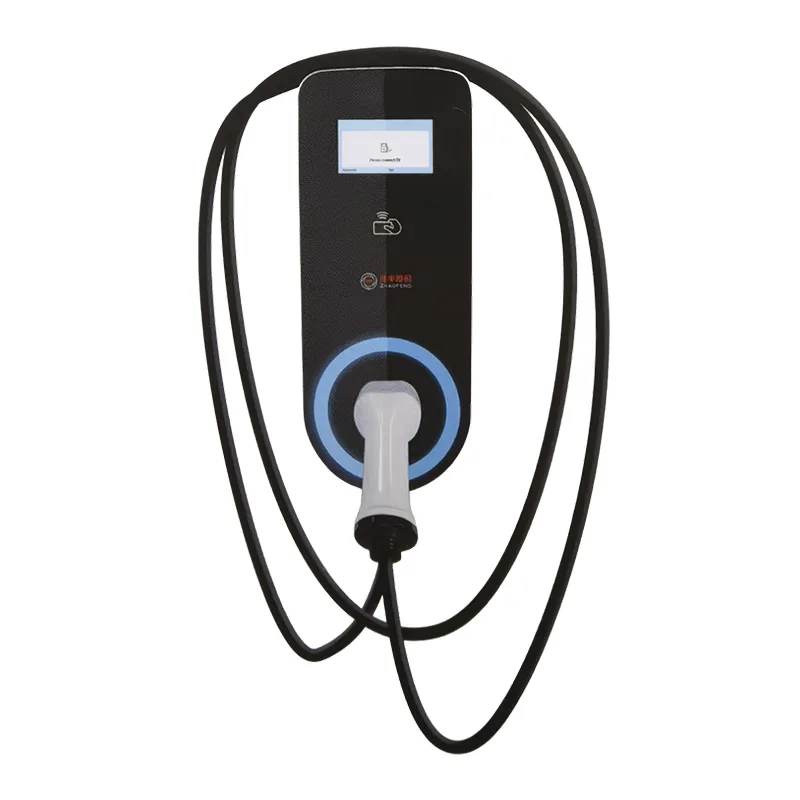

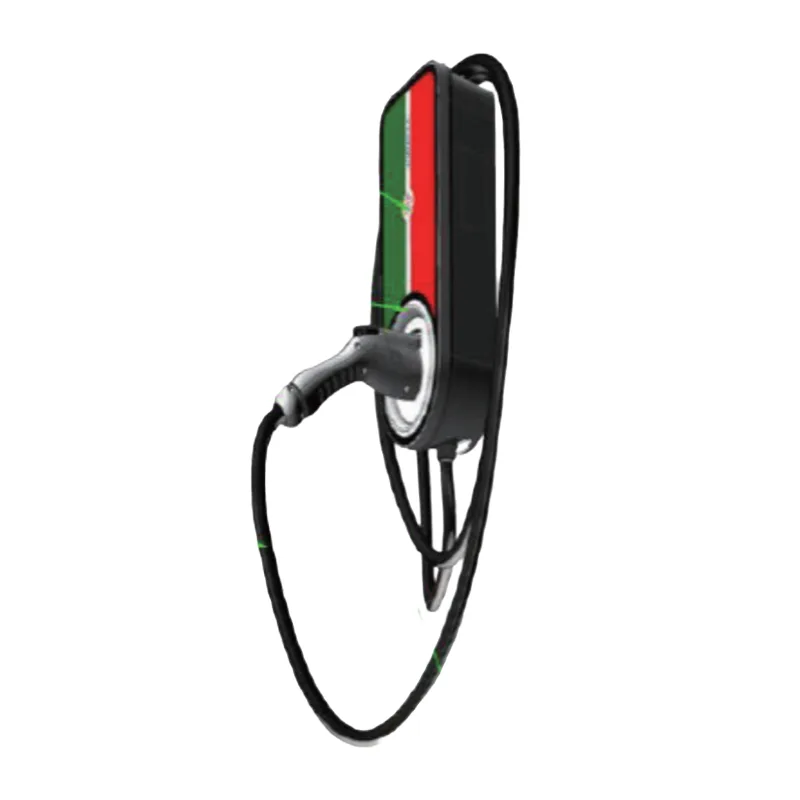

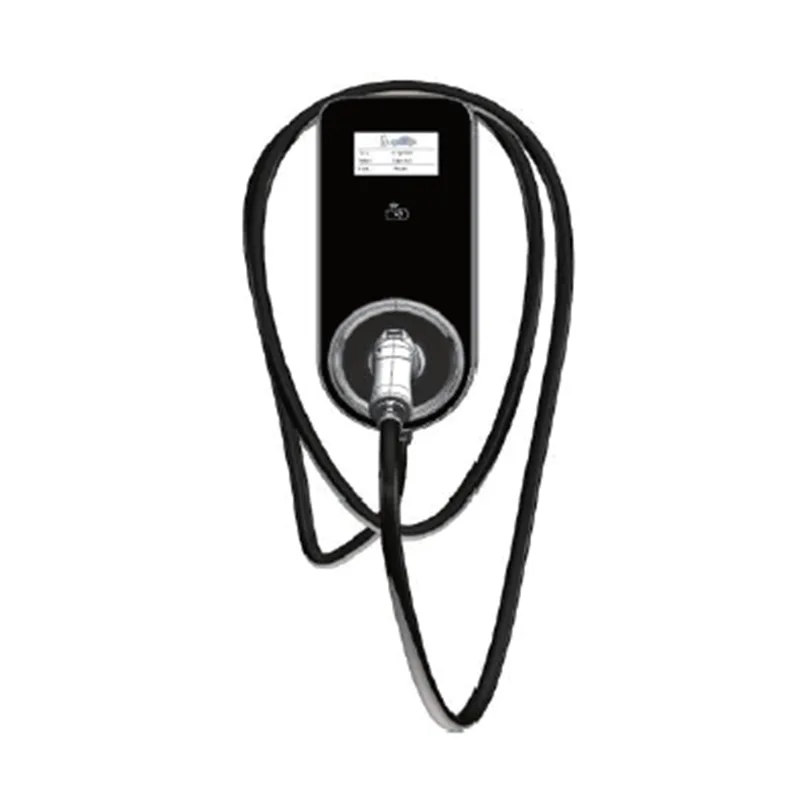

7KW stenski AC polnilni kup

7KW stenska AC polnilna naprava našega podjetja je polnilna naprava, razvita za potrebe polnjenja novih energetskih vozil, ki se uporablja v povezavi z vgrajenim polnilnikom električnih vozil za zagotavljanje storitev polnjenja za električna vozila. Ta izdelek je enostaven za namestitev, kompaktne velikosti, enostaven za uporabo, modnega videza, pomik/polnjenje kartice, hiter in učinkovit; več vsestranskih varnostnih zaščitnih funkcij (zaščita pred kratkim stikom, zaščita pred uhajanjem, zaščita pred zaustavitvijo v sili, prekomerni tok, zaščita pred previsoko temperaturo, zaščita pred prenapetostjo, odpornost proti prahu in vodi IP54, zaščita pred ozemljitvijo) samodejno prekine napajanje po polnjenju, kar ščiti varnost vozila.

1. Postopek delovanja Plug and Play za parkiranje vsakega lastnika Zakleni avto - priključi polnilno pištolo - začni polniti (utripajoča lučka) Pridi in napolni, ko prideš◇, odidi, ko je končano, popolnoma neobčutljiv

2. Drsnik za začetek postopka delovanja ◇ Lastniški vtič - Lastnik potegne avtorizacijsko kartico - Začetek polnjenja (utripajoča lučka)

Tehnični parametri

Značilnosti izdelka

1) Opremljen s 4,3-palčnim zaslonom in LED indikatorjem stanja, ki omogoča pregled nad postopkom polnjenja.

2) Zmožnost spletne komunikacije prek omrežja Ethernet/4G, kar omogoča nadzor in plačilne funkcije v realnem času.

3) Celovita zaščita sistema: prenapetostna, prenizka napetostna zaščita, prenapetostna zaščita, zaščita pred kratkim stikom, zaščita pred uhajanjem, zaščita pred previsoko temperaturo, zaščita pred strelo, zagotavljanje varnega in zanesljivega delovanja izdelka. 4) Shranjevanje podatkov in identifikacija napak.

5) Natančno merjenje moči in funkcija identifikacije, kar povečuje zaupanje uporabnika.

6) Celotna konstrukcija je zasnovana za dež in prah, s stopnjo zaščite IP54, primerna za notranjo in zunanjo uporabo

okoljih in se pogosto uporablja v domačih in tujih okoljih.

7) Enostaven za namestitev, delovanje in vzdrževanje.

8) Varen in proti kraji.

Zahteve okolja namestitve

1) Ta polnilni kup je notranji in zunanji univerzalni polnilni kup, ki ustreza stopnji zaščite IP54 in se lahko namesti na prostem.

2) Prepričajte se, da je temperatura okolice v razponu od -30°C do 50°C.

3) Lokacija namestitve mora presegati 2000 metrov nadmorske višine.

4) V bližini mesta namestitve ne sme biti močnih vibracij ali vnetljivih in eksplozivnih materialov.

5) Lokacija ne sme biti na nižinskem območju ali območju, ki je nagnjeno k namakanju.

6) Vgradnja pilota mora biti podprta s steno. Če obstaja stenska podpora, je priporočljivo uporabiti posebne talne stebre za namestitev in pritrditev.

7) Pri nameščanju pilota se prepričajte, da je pilot navpičen in da se ohranijo referenčni podatki za višino polnilnega pilota od tal (1,3-1,5 metra).

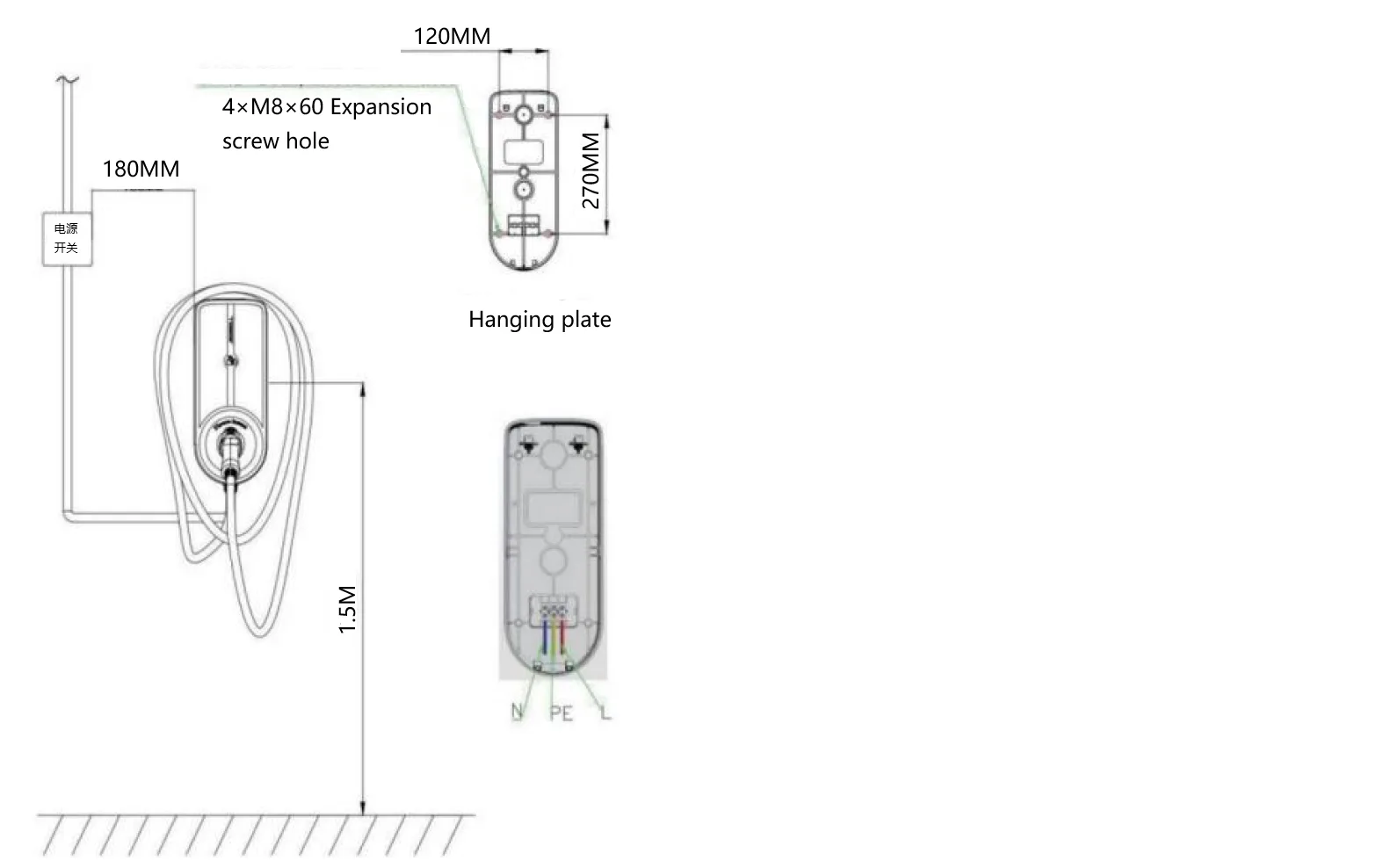

Način namestitve

1) Referenčni podatki o višini polnilnega kupa od tal (1,3-1,5 metra) 2) Označite položaj pritrdilne luknje na zadnji plošči na steni glede na položaj pritrdilne luknje na zadnji plošči.

Uporabite udarni vrtalnik za luknjanje (Φ8*65) in nato vstavite plastične ekspanzijske cevi M8*60,

in privijte vijake skozi obešalno ploščo.

3) Oprema, ki je tovarniško opremljena z vhodnimi kabli, če morate podaljšati dolžino vhodnega kabla,

prosimo, razširite povezavo v skladu s pravilno metodo kabla glede na identifikacijo ožičenja, priključite tri kable (požarna linija L, ničelna linija N, ozemljitvena linija PE) na priključno ploščo,

in dokončajte ožičenje; (Ker je tok opreme velik, mora razširitev zagotoviti zanesljivo povezavo);

4) Za preprečitev nevarnosti električnega udara mora oprema zagotoviti, da je vhodna ozemljitvena žica trdno pritrjena.
