7KW talni AC polnilni kup

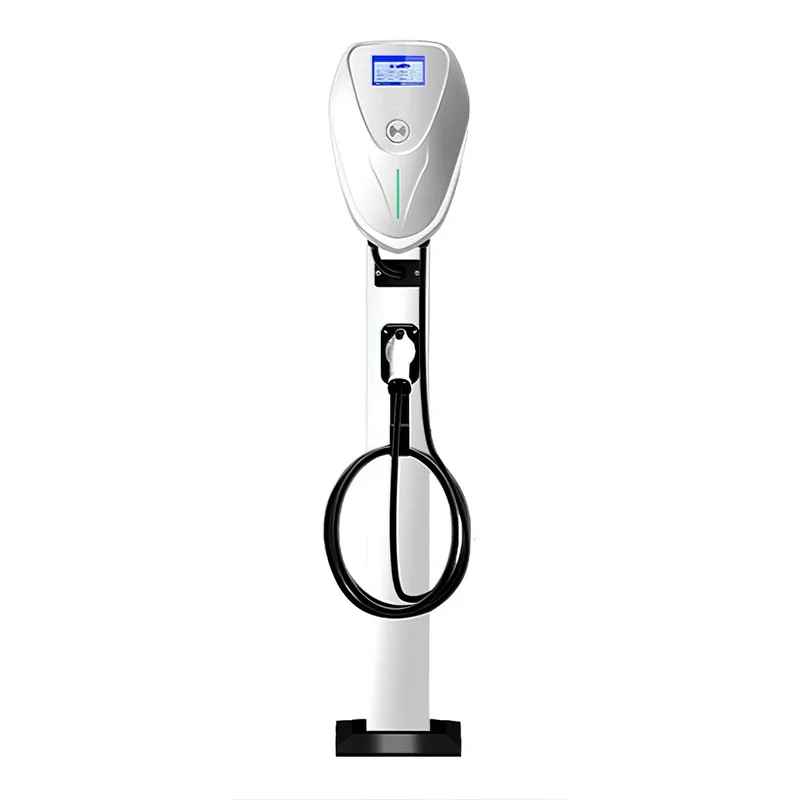

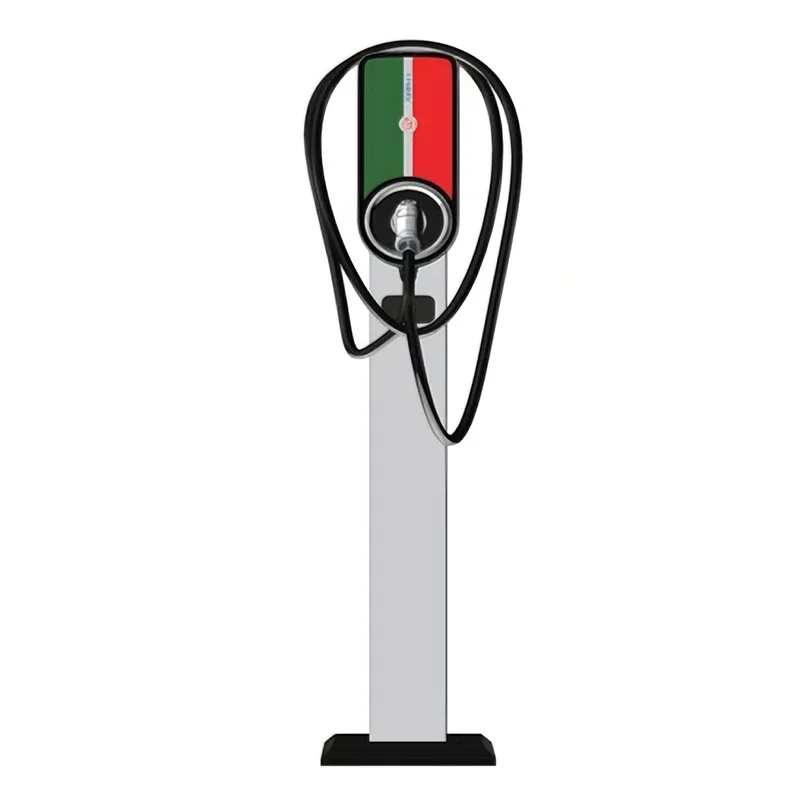

Ta izdelek je 7KW samostoječa polnilna stena za izmenični tok, ki se uporablja za polnjenje električnih vozil z izmeničnim tokom. V glavnem je sestavljen iz delov, kot so telo polnilnega pilota, zadnja namestitvena plošča, kabel polnilne pištole in paket dodatkov za namestitev. Vsebuje funkcije, vključno z zaščito pred polnjenjem, polnjenjem pri potegu s kartico, polnjenjem skeniranja kode QR, mobilnim plačevanjem, nadzorom omrežja in nadgradnjo na daljavo.

Tehnični parametri

inovativne oblike

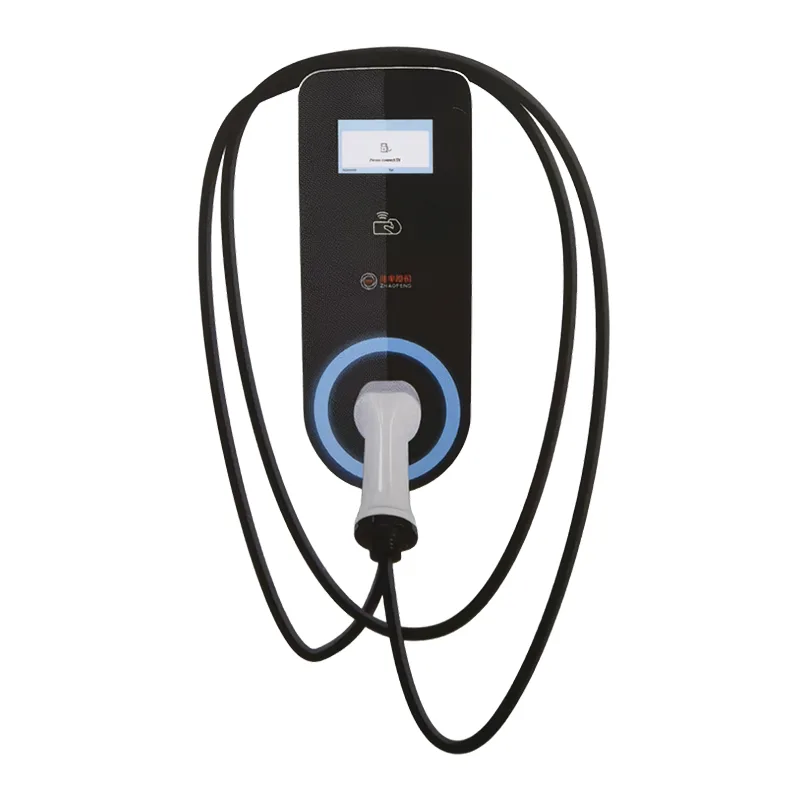

- Naprava strogo sledi načelom modularne zasnove: komunikacijski modul je plug-and-play, združljiv z moduli Ethernet/GPRS/3G/4G, kar uporabnikom omogoča izbiro glede na dejanske potrebe; struktura je združljiva tako s stensko kot s talno montažo. Stenski polnilni kup se lahko pretvori v talno namestitev z dodajanjem droga, ne da bi spremenili njegovo strukturo ali dodali druge dodatke.

- Sprejema načela modularne zasnove, komunikacijski modul je plug-and-play in ga je mogoče konfigurirati za enostavno vzdrževanje;

- Podpira komunikacijo s platformo za oddaljeno upravljanje za doseganje oddaljenega nadzora in oddaljenih nadgradenj;

- Podpira polnjenje QR kode mobilnega telefona in polnjenje na podlagi kartice, zmožnost branja ustreznih uporabniških informacij s kartic IC;

- Celovita zaščita za varno delovanje: opremljena s prenapetostno zaščito, prenizko napetostjo, zaščito pred preobremenitvijo, zaščito pred kratkim stikom, zaščito pred uhajanjem, zaščito pred ozemljitvijo, zaščito pred previsoko temperaturo, zaščito pred nizkimi temperaturami, zaščito pred strelo in zaščito pred prevrnitvijo, kar zagotavlja varno in zanesljivo delovanje opreme;

- Uporabniku prijazen vmesnik: 4,3-palčni zaslon, ki v realnem času prikazuje stanje naprave, podatke o delovanju (napetost, tok, moč, količino polnjenja in čas) in informacije o napakah;

- Ethernet/GPRS/4G komunikacija, nadzor v ozadju, nadgradnje na daljavo, mobilno plačevanje, polnjenje s QR kodo uradnega računa mobilnega telefona APP/WeChat in polnjenje s kartico;

Način namestitve

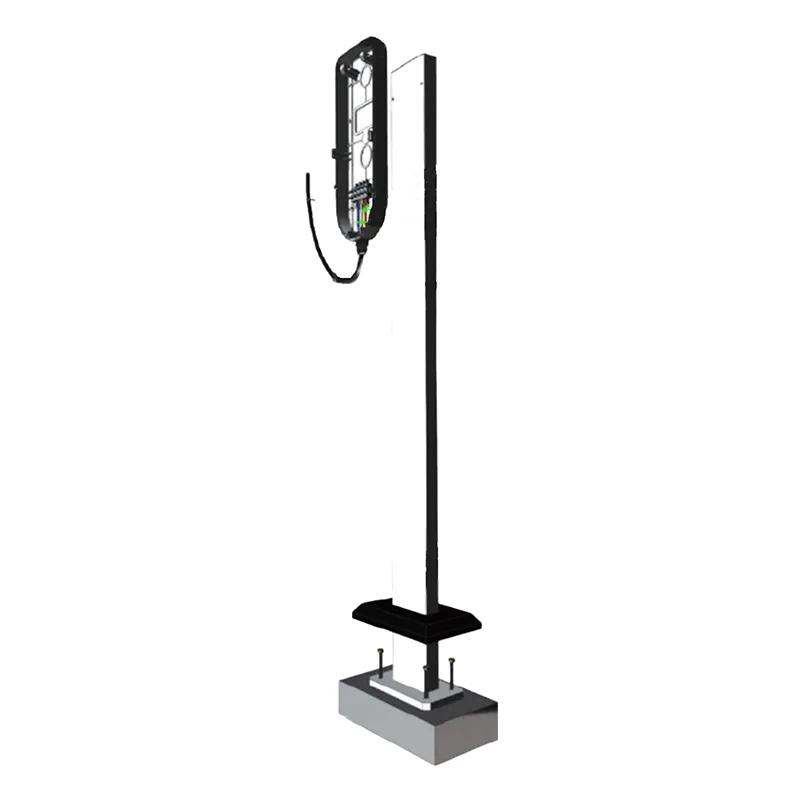

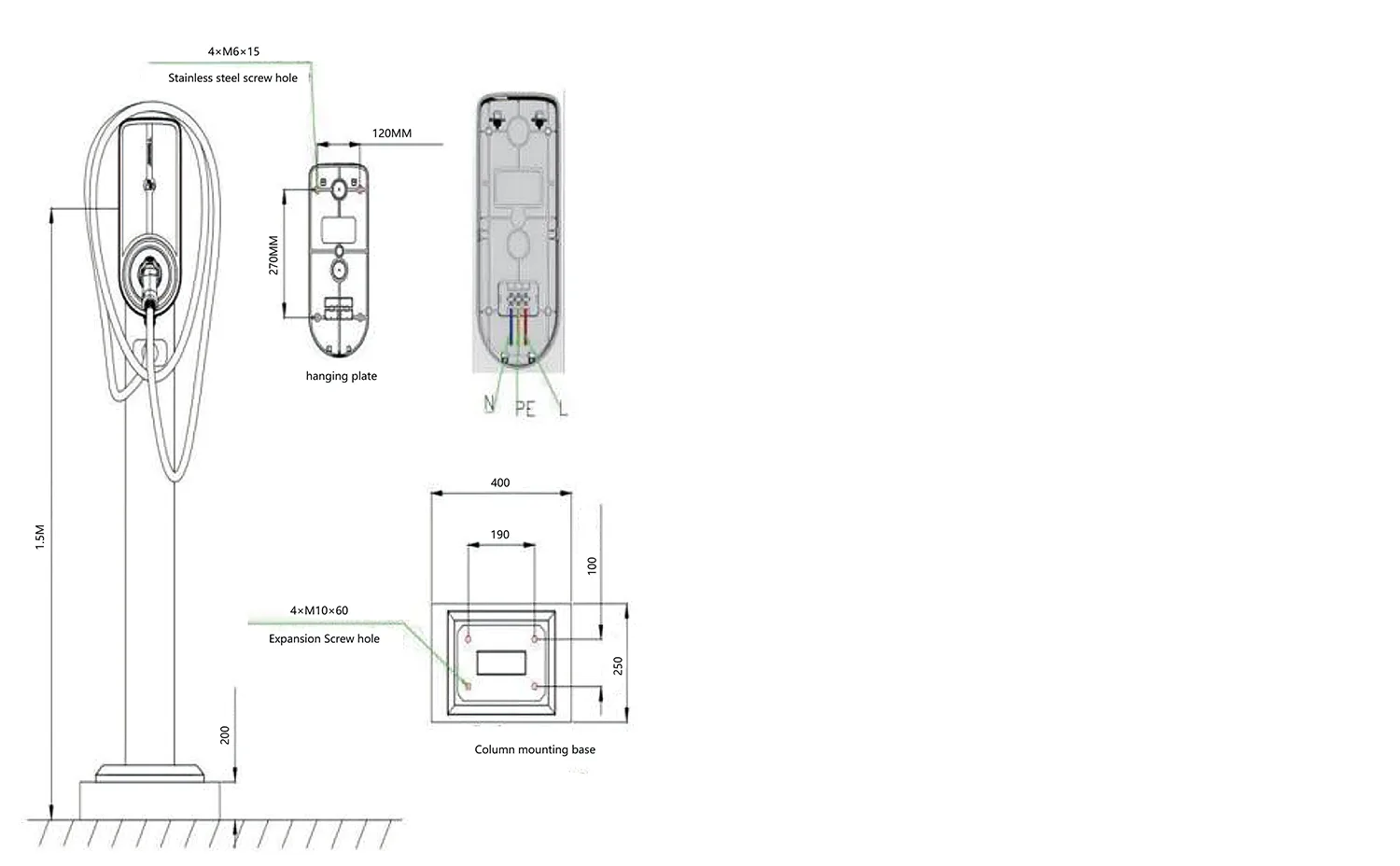

1) Betonski temelj za nasipni pilot mora imeti trdnost C25. Podzemni del je 400 mm, nadzemni pa 200 mm. Dimenzije betona so 400*250 mm. Temelj mora imeti v sredini vkopano odvodno cev, na temelj pa je treba pritrditi 4 raztezne vijake M10*60.

2) Pritrdite zadnjo ploščo na steber z vijaki iz nerjavečega jekla M6*15.

3) Vhodni vod se potegne iz predhodno vkopane cevi v temelju skozi notranjost stebra do namenske dovodne vtičnice.

4) Ta naprava je tovarniško opremljena z vhodnim kablom. Če morate podaljšati dolžino vhodnega kabla, ga morate podaljšati v skladu s pravilnim načinom kabelske povezave. Vstavite tri kable (žico pod napetostjo, ničelno žico, ozemljitveno žico) v priključni blok v skladu z oznakami za ožičenje, da dokončate ožičenje; (ker ima naprava velik tok, mora podaljšek zagotavljati zanesljivo povezavo).

5) Da preprečite nevarnost električnega udara, mora biti vhodna ozemljitvena žica opreme trdno ozemljena.
