Kaj je vgrajeni polnilnik in kako deluje v električnih vozilih

AnOn-Board Charger (OBC)je kritična komponenta v električnih vozilih (EV), ki pretvarja izmenični tok iz omrežja v enosmerni tok za varno polnjenje baterije. Ta poglobljen vodnik pojasnjuje, kaj je vgrajeni polnilnik, kako deluje, njegove ključne komponente, nazivne moči, standarde polnjenja in kako izbrati pravo rešitev za vašo platformo EV. Na podlagi industrijskih praks in tehničnih vpogledov ta članek poudarja tudi, kako je všeč proizvajalcemZhaofengizboljšujejo tehnologijo vgrajenih polnilnikov za višjo učinkovitost, varnost in integracijo pametnega polnjenja.

Kazalo

• 1. Kaj je vgrajeni polnilnik?
• 2. Zakaj so vgrajeni polnilniki bistveni za električna vozila
• 3. Kako deluje vgrajeni polnilnik?
• 4. Ključne komponente vgrajenega polnilnika
• 5. Ravni in standardi moči vgrajenega polnilnika
• 6. Vgrajeni polnilnik v primerjavi z zunanjim polnilnikom
• 7. Učinkovitost, varnost in toplotno upravljanje
• 8. Pametno polnjenje in dvosmerni OBC
• 9. Kako izbrati pravi vgrajeni polnilnik
• 10. Aplikacije v segmentih EV
• pogosta vprašanja

1. Kaj je vgrajeni polnilnik?

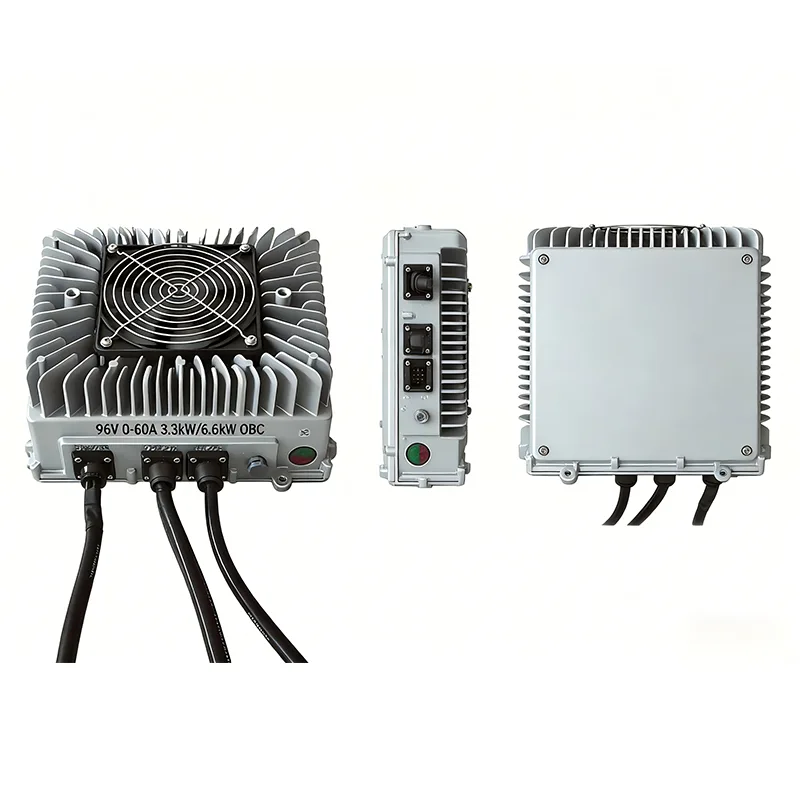

AnVgrajeni polnilecje vgrajen sistem močnostne elektronike, nameščen v notranjosti električnega vozila. Njegova glavna funkcija je pretvorba električne energije izmeničnega toka (AC) iz zunanjega vira napajanja v električno energijo enosmernega toka (DC), ki se lahko shrani v akumulatorju vozila.

Za razliko od zunanjih hitrih polnilnikov potuje vgrajeni polnilnik z vozilom, kar lastnikom električnih vozil omogoča polnjenje kjerkoli je na voljo AC vtičnica ali AC polnilna postaja.

2. Zakaj so vgrajeni polnilniki bistveni za električna vozila

• Omogočite polnjenje doma in v službi
• Poskrbite za varno in nadzorovano polnjenje baterije
• Podpira globalne standarde polnjenja
• Zmanjšajte odvisnost od infrastrukture za hitro polnjenje z enosmernim tokom

Brez vgrajenega polnilnika bi se električna vozila v celoti zanašala na zunanje polnilnike z enosmernim tokom, kar bi omejilo udobje in povečalo stroške infrastrukture.

3. Kako deluje vgrajeni polnilnik?

Delovanje vgrajenega polnilnika vključuje več stopenj:

1. AC vhod– Energija se črpa iz omrežja preko polnilnega kabla.
2. Filtriranje EMI– Zavira elektromagnetne motnje.
3. Korekcija faktorja moči (PFC)– Izboljša učinkovitost omrežja.
4. AC-DC pretvorba– Pretvori AC v DC.
5. DC regulacija– Prilagodi napetost/tok za varnost baterije.

Napredne rešitve, kot so tiste, ki jih je razvilZhaofeng, integrirajo digitalni nadzor in inteligentno komunikacijo za optimizacijo tega procesa.

4. Ključne komponente vgrajenega polnilnika

5. Ravni in standardi moči vgrajenega polnilnika

Moč vgrajenih polnilnikov se razlikuje glede na razred vozila:

• 3,3 kW – Začetna električna vozila
• 6,6 kW – običajni osebni avtomobili
• 11 kW – Premium in flotna vozila
• 22 kW – komercialna in zmogljiva električna vozila

Ustrezajo standardom, kot so:

• IEC 61851
• SAE J1772
• GB/T

6. Vgrajeni polnilnik v primerjavi z zunanjim polnilnikom

7. Učinkovitost, varnost in toplotno upravljanje

Visokokakovostni vgrajeni polnilniki dosegajo učinkovitost nad 94 %, kar zmanjšuje izgubo energije in proizvodnjo toplote. Varnostne funkcije vključujejo:

• Prenapetostna zaščita
• Prenapetostna zaščita
• Nadzor izolacije
• Temperaturni senzorji

Zhaofeng se močno osredotoča na toplotno zasnovo, da zagotovi dolgo življenjsko dobo v zahtevnih pogojih.

8. Pametno polnjenje in dvosmerni OBC

Sodobni vgrajeni polnilniki podpirajo:

• CAN komunikacija
• Integracija pametnega omrežja
• Od vozila do omrežja (V2G)
• Od vozila do tovora (V2L)

Te funkcije spremenijo električna vozila v mobilna energetska sredstva.

9. Kako izbrati pravi vgrajeni polnilnik

Pri izbiri vgrajenega polnilnika upoštevajte:

• Napetost in zmogljivost baterije
• Ciljni čas polnjenja
• Regionalni omrežni standardi
• Toplotne in prostorske omejitve
• Zanesljivost dobavitelja

Sodelovanje z izkušenimi proizvajalci, kot jeZhaofengzagotavlja skladnost, zmogljivost in razširljivost.

10. Aplikacije v segmentih EV

• Osebni električni avtomobili
• Električni avtobusi
• Električna motorna kolesa
• Logistična in dostavna vozila
• Industrijski električni stroji

pogosta vprašanja

Kaj počne vgrajeni polnilnik?

Pretvori izmenični tok iz omrežja v enosmerni tok, ki je primeren za polnjenje baterije EV.

Ali je vgrajeni polnilnik z več kW vedno boljši?

Ni nujno. Optimalna moč je odvisna od velikosti baterije, zmogljivosti omrežja in stroškov.

Ali lahko vgrajeni polnilniki podpirajo hitro polnjenje?

Podpirajo hitrejše polnjenje z izmeničnim tokom, vendar se ne morejo kosati s hitrimi polnilniki z enosmernim tokom.

Kako dolgo zdrži vgrajeni polnilnik?

S pravilno zasnovo in hlajenjem lahko vgrajeni polnilnik traja celotno življenjsko dobo vozila.

Zaključek

Vgrajeni polnilnik je temelj tehnologije električnih vozil, ki uravnoteži udobje, varnost in učinkovitost. Ker se uvajanje električnih vozil pospešuje, se inovacije podjetij, kot soZhaofengše naprej premikajte meje pametnih in visoko učinkovitih rešitev za polnjenje.

Če iščete zanesljive, visoko zmogljive rešitve vgrajenega polnilnika, prilagojene vaši platformi EV,kontaktirajte nasdanes, da raziščemo, kako lahko podpremo vaše cilje elektrifikacije.
