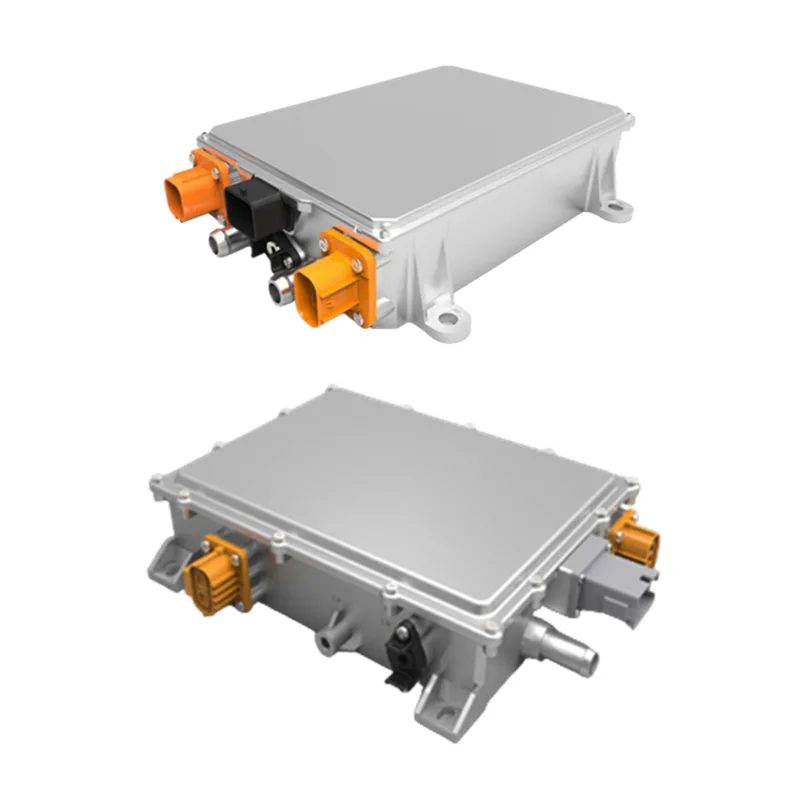

6,6 KW visoke moči IP67, tekočinsko hlajen OBC

Zhaofeng prilagojen 6,6 KW High-Power IP67 Liquid Cooled OBC je osrednja vgrajena polnilna komponenta, neodvisno razvita za nova energetska vozila, ki je v glavnem odgovorna za pretvorbo izmeničnega toka iz električnega omrežja v enosmerni tok, primeren za polnjenje litijeve baterije. S hitrim razvojem industrije novih energetskih vozil, zlasti z naraščajočim povpraševanjem po učinkovitem in zanesljivem polnjenju gospodarskih vozil in težkih tovornjakov, je bil ta izdelek optimiziran in nadgrajen v smislu gostote moči, okoljske prilagodljivosti in varnosti. Za razliko od tradicionalnih zračno hlajenih OBC, 6,6 KW visoke moči IP67 s tekočinskim hlajenjem OBC sprejme napreden sistem tekočinskega hlajenja, ki lahko hitro odvaja toploto, ustvarjeno med polnjenjem z visoko močjo, kar zagotavlja stabilno delovanje tudi v težkih delovnih okoljih, kot so visoka temperatura, vlaga in prah. Podpira širok razpon vhodne napetosti 100–266 Vac in omrežno frekvenco 50 Hz–61 Hz, kar je združljivo z električnimi omrežji v večini regij. Izhodna napetost enosmernega toka je stabilna pri 360 V, izhodni tok pa je mogoče prilagodljivo prilagoditi v območju 0–20 A/40 A/60 A, kar ustreza potrebam polnjenja litijevih baterij različnih zmogljivosti.

Specifikacija modela

Električni varnostni parametri

Navodila za namestitev

"1. Pred namestitvijo preverite, ali je vhodni odklopnik izmeničnega tokokroga na levi strani polnilnika v položaju IZKLOP, da zagotovite, da je vhodni napajalnik izklopljen.

2. Priključite AC vhodni vmesnik na omrežno napajanje.

3. Priključite izhodni priključek DC (ali polnilno pištolo) na baterijo.

4. Pozor: Prosimo, da napeljavo namesti strokovnjak!«

Prednosti izdelka

Visokokakovostni visoko zmogljivi IP67 OBC s tekočinskim hlajenjem s 6,6 kW ima visoko energijsko učinkovitost ≥90 %, ki lahko učinkovito zmanjša izgubo energije med polnjenjem, skrajša čas polnjenja in poveča doseg novih vozil z energijo, kar popolnoma izpolnjuje potrebe po učinkovitem polnjenju vozil v scenarijih delovanja z visoko frekvenco, kot sta logistika in prevoz na dolge razdalje; njegova vodoodporna in prahodporna funkcija IP67 mu omogoča, da se popolnoma upre vdoru prahu in dolgotrajnemu potopitvi v določeno globino vode, s podporo naprednega sistema za hlajenje s tekočino pa lahko ohrani stabilno delovanje tudi v težkih delovnih okoljih, kot so rudniki, pristanišča in gradbišča s temperaturo okolja do 85 °C, s čimer rešuje problem slabe prilagodljivosti tradicionalnih OBC v kompleksnih okoljih; hkrati je opremljen z več celovitimi varnostnimi zaščitnimi funkcijami, vključno z vhodno previsoko/podnapetostjo, izhodnim previsokim tokom, izhodnim kratkim stikom, izhodno previsoko temperaturo in prekinitvijo komunikacije, ki se lahko pravočasno odzove na različne neobičajne pogoje polnjenja, učinkovito ščiti varnost baterije in celotnega vozila ter zagotavlja zanesljivo jamstvo za varno delovanje vozil v različnih scenarijih uporabe; poleg tega podpira širok razpon vhodne napetosti in frekvence, je združljiv z različnimi specifikacijami litijevih baterij in lahko prilagodljivo prilagaja izhodni tok, ki ga je mogoče prilagoditi glede na potrebe različnih modelov vozil, kot so lahka gospodarska električna vozila, srednje/težka tovorna vozila in hibridna vozila, z močno združljivostjo in prilagodljivostjo; izdelek vključuje visokokakovostne komponente za vozila in integrirano lupino iz tlačnega litja, ki ima močno odpornost proti vibracijam in udarcem, zrela tehnologija tekočinskega hlajenja pa zmanjšuje obrabo komponent, podaljšuje življenjsko dobo izdelka in zmanjšuje kasnejše stroške vzdrževanja za uporabnike, ki uporabljajo vozila dlje časa.

Način uporabe

Namestitev → Polnjenje → Dnevno vzdrževanje → Prilagajanje in odpravljanje napak

"1. Tekočinsko hlajeni OBC visoke moči IP67 z močjo 6,6 kW je nameščen na določenem mestu napajalnega sistema novega energetskega vozila, vhodni in izhodni vodi pa so povezani v skladu s specifikacijami ožičenja vozila, kar zagotavlja trdno povezavo in dobro izolacijo. Cevovod za tekočinsko hlajenje je povezan s hladilnim sistemom vozila, da se zagotovi nemoteno kroženje hladilne tekočine.

2. Med polnjenjem priključite polnilno pištolo vozila na polnilno vtičnico AC. OBC bo samodejno zaznal vhodno napetost in frekvenco ter komuniciral s sistemom za upravljanje baterije (BMS) prek CAN2.0, da bi pridobil stanje napolnjenosti baterije. Samodejno bo prilagodil izhodni tok glede na zahteve baterije in dokončal postopek polnjenja s konstantno napetostjo in konstantnim tokom.

3. Redno preverjajte povezavo vhodnih in izhodnih vodov OBC ter tesnost cevovoda za hladilno tekočino, da preprečite ohlapne povezave ali uhajanje tekočine. Preverite delovni status OBC prek instrumentne plošče vozila. Če se pojavi neobičajni alarm, ga takoj prenehajte uporabljati in opravite strokovno vzdrževanje.

4. Za prilagojene izdelke bo tehnično osebje naše tovarne izvedlo razhroščevanje parametrov v skladu z modelom vozila in potrebami stranke ter zagotovilo ustrezna navodila za odpravljanje napak in priročnik za uporabo, da se zagotovi normalna uporaba izdelka."

Pakiranje in pošiljanje
